Bisagra de puerta oculta ajustable de 120 kg EN1935 para puerta de metal resistente al fuego-DDCH008-G120

Compartir con:

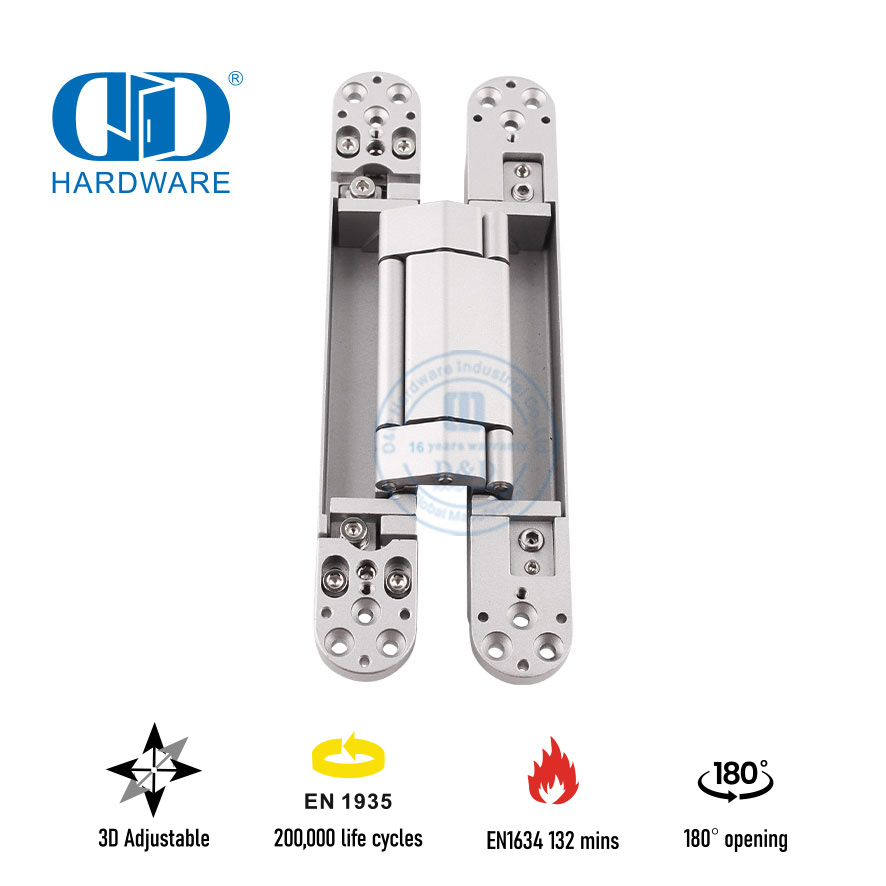

Bisagra de puerta oculta ajustable de 120 kg EN1935 para puerta de metal resistente al fuego-DDCH008-G120

Si su especificación requiere una bisagra de puerta oculta para puerta de metal con resistencia al fuego de 132 minutos, prueba de ciclos de 200 000 veces y prueba de corrosión de 48 horas, la bisagra plateada ajustable DDCH008-G120 de 120 kg ofrece resistencia oculta para puertas de acero y aluminio sin comprometer la estética moderna.

Modelo:
DDCH008
Marca del producto:
D&D Hardware
Certificación:
BS EN1935 Prueba de 200.000 ciclos, EN1634 resistencia al fuego 132 minutos, EN1670 resistencia a la corrosión 48 horas
Material:
Cuerpo de aleación de zinc, tira de conexión de aluminio
Color:
plata
Solicitud:
Puerta de madera, puerta de metal

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

G120-5

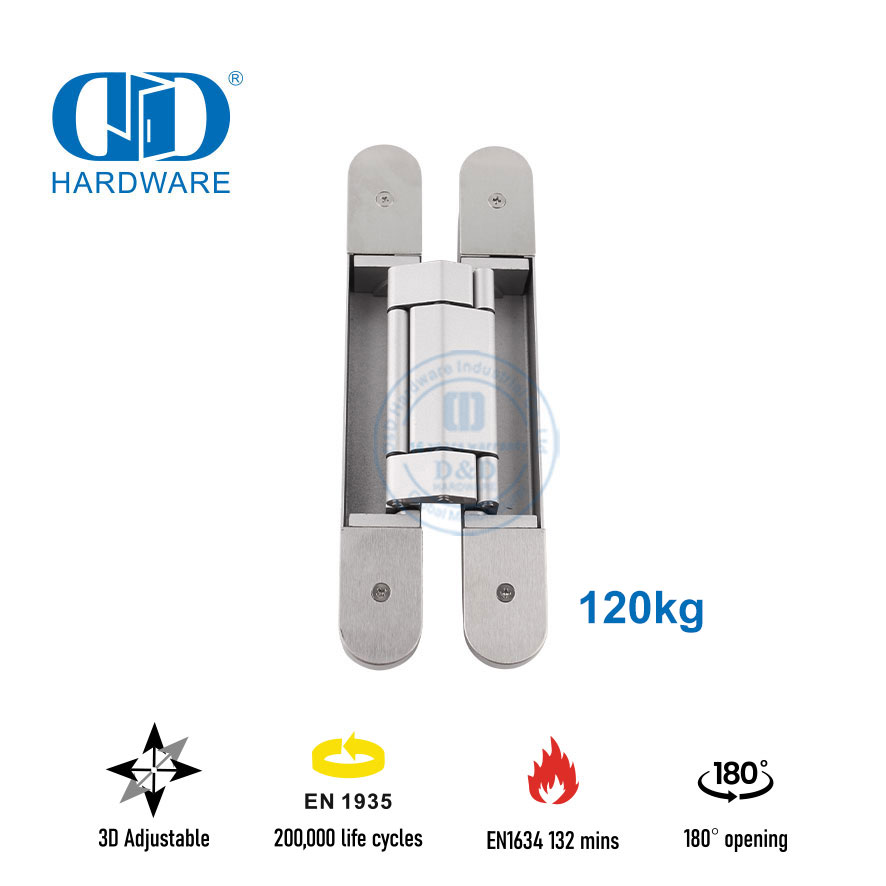

Cuando necesita una bisagra de puerta oculta para conjuntos de puertas metálicas que deben desaparecer en marcos de acero delgados pero soportar 120 kg sin combarse, la bisagra con acabado plateado DDCH008-G120 es el arma secreta del especificador. Construida con una aleación de zinc de alta resistencia con una tira de conexión de aluminio liviana, esta bisagra de bolsillo de 34 × 246 mm pasa la prueba de fatiga de 200 000 ciclos BS EN1935, logra la clasificación de resistencia al fuego de 132 minutos EN1634 y sobrevive a la niebla salina de 48 horas EN1670: perfecta para puertas de acero arquitectónicas en hoteles, hospitales, centros de datos y apartamentos de alta gama.

Por qué los expertos en puertas metálicas eligen nuestra bisagra de puerta oculta para puertas metálicas

Capacidad de 120 kg por hoja: un par soporta de forma segura puertas de acero aisladas de 240 kg, lo que elimina la caída a mitad del tramo que agrieta los sellos intumescentes.
Certificación BS EN1935 de 200 000 ciclos: la resistencia de clase 14 mantiene el flujo de tráfico de entrada durante décadas, lo que reduce los costos de reemplazo en edificios comerciales concurridos.
Clasificación contra incendios EN1634 de 132 minutos: la bisagra mantiene la alineación de la puerta durante la exposición al horno, lo que ayuda a que la puerta completa alcance la clasificación EI2 para cumplir con el Documento B aprobado por el Reino Unido y la UE.
Resistencia a la corrosión de grado 4 EN1670: el rocío de sal neutra de 48 horas significa que no hay óxido blanco en los rascacielos costeros ni en las piscinas cubiertas húmedas.
Microajuste 3D sin herramientas: ±3 mm de lado, ±2 mm de altura, ±1 mm de compresión después de la instalación; ajuste con precisión los espacios sin quitar la puerta ni dañar los marcos con recubrimiento en polvo.
Ancho ultradelgado de 34 mm: encaja en bordes de puertas metálicas estándar de 40 mm y marcos de acero de 50 mm, brindando a los fabricantes una solución oculta sin ensanchar los montantes.
Superficie anodizada satinada plateada: combina con tiradores de acero inoxidable cepillado y acristalamiento de aluminio, creando un flujo visual perfecto a través de fachadas de materiales mixtos.

Bisagra de puerta oculta para zonas activas de aplicación de puertas metálicas

Puertas de entrada a apartamentos de acero cortafuego 60–120 kg
Salas de rayos X hospitalarias con hojas de puerta de 100 kg revestidas de plomo
Puertas metálicas insonorizadas para habitaciones de hotel
Puertas de seguridad para centros de datos de granjas de servidores que requieren bisagras ocultas a prueba de manipulaciones
Torres de oficinas costeras con sistemas de puertas de aluminio con recubrimiento en polvo
Puertas ocultas para estanterías o paneles de pared fabricadas con secciones metálicas huecas
Corredores de servicios internos de tiendas minoristas de lujo donde la estética importa

Datos técnicos – DDCH008-G120

Cuerpo: aleación de zinc fundido a alta presión ZA-12 para una resistencia superior de la rosca
Tira de conexión: aluminio extruido 6063-T5, anodizado plateado de 25 μm
Tamaño total: 34 mm (ancho) × 246 mm (largo) × 26 mm (profundidad) perfil de bolsillo
Centros de tornillos: 210 mm / 18 mm, inserciones roscadas M5
Rango de ajuste: lateral ±3 mm, altura ±2 mm, compresión ±1 mm mediante llave hexagonal
Peso máximo de la puerta: 120 kg por bisagra (2 bisagras = 240 kg, 3 bisagras = 360 kg)
Ancho máximo de la puerta: 1100 mm
Grosor recomendado de la puerta: 40–60 mm de metal, 44–80 mm de compuesto de madera
Rendimiento al fuego: 132 min de integridad y aislamiento en una puerta metálica resistente al fuego de 64 mm
Prueba de ciclo: BS EN1935 clase 14, 200 000 ciclos, cero desgaste > 1 mm
Prueba de corrosión: EN1670 grado 4, 48 h de niebla salina, sin óxido rojo < 5 % de superficie
Estándares: Marcado CE y UKCA, Declaración de rendimiento (DoP) descargable
Fijaciones: Se suministra con tornillos de cabeza troncocónica de acero inoxidable A2, destornillador Torx T25, 50 mm de longitud para anclaje de estructura metálica.

Borde de instalación para fabricantes.

La bisagra de puerta oculta para puerta metálica DDCH008-G120 utiliza una única mortaja de 246 mm × 16 mm tanto en la puerta como en el marco; no se necesitan placas de refuerzo secundarias en perfiles de acero de 1,5 mm. Las roscas M5 preubicadas aceptan tornillos euro estándar, lo que permite que los centros de punzonado CNC preparen ambos componentes en una sola pasada. Debido a que los tornillos de ajuste miran hacia el lado de la habitación, los equipos de obra pueden corregir la desviación del asentamiento después de instalar los arquitrabes, ahorrando costosas devoluciones de llamadas.
