Español Autor:HARDWARE DE D&D Hora de publicación: 2023-08-26 Origen:D&D HARDWARE
ANSI 156.1, Instituto Nacional Estadounidense de Estándares (ANSI)
Artículo | ANSI 156.1 |
Prueba de ciclo | Grado 1: 2.500.000 |
Grado 2: 1.500.000 | |
Grado 3: 350.000 | |
Prueba de fuego | Pasa la prueba de fuego de 3 horas UL 10 C |
Anticorrosión | Prueba de niebla salina 200 horas |
Esta Norma especifica los requisitos para topes y bisagras. Se incluyen pruebas de ciclos, pruebas de desgaste lateral y vertical, pruebas de fricción, pruebas de resistencia, pruebas de acabado y requisitos de materiales y dimensiones.
Requisitos ANSI/BHMAA 156.1 | ||
Prueba de ciclo | Grado 1: | Rodamientos de bolas Haevy Duty 4 |
Grado 2: | Rodamientos de bolas de servicio estándar 2 | |
Grado 3: | Cojinete liso | |
Prueba de fuego | Pasa la prueba de fuego de 3 horas UL 10C | |
Las pruebas descritas en esta Norma se llevan a cabo en un ambiente de laboratorio controlado. Los resultados pueden variar debido a diferencias en la instalación, el mantenimiento y las condiciones ambientales.
Detección del tamaño de la bisagra
Altura de la bisagra (+0/-0,015 pulg. (+0/-0,4 mm)) | Grosor de la bisagra (土.005pulg(土0.83mm)) | Grosor de la bisagra (土.005pulg(土0.83mm)) |
'A' Servicio pesado | ||
4 1/2' (114 mm) | 0,180'(4,6 mm) | 8 |
5' (127 mm) | 0,190'(4,8 mm) | 8 |
6' (152 mm) | 0,203'(5,2 mm) | 10 |
8' (203 mm) | 0,203'(5,2 mm) | 14min. |
'B' Servicio estándar | ||
3 1/2' (89 mm) | 0,123'(3,1 mm) | 6 |
4' (102 mm) | 0,130'(3,3 mm) | 8 |
4 1/2' (114 mm) | 0,134'(3,4 mm) | 8 |
5' (127 mm) | 0,146'(3,7 mm) | 8 |
6' (152 mm) | 0,160'(4,1 mm) | 10 |
Detección del peso de la puerta
Altura de la bisagra | Grado 1 y Grado 2 Peso de la puerta | Grado 3 y Grado 4 Peso de la puerta |
3' (76 mm) | 40 libras (18 kg) | |
3 1/2 '(89 mm) | 100 libras (45 kg) | 45 libras (20 kg) |
4' (102 mm) | 125 libras (57 kg) | 60 libras (27 kg) |
4 1/2' (114 mm) | 150 libras (68 kg) | 75 libras (34 kg) |
5' (127 mm) | 175 libras (79 kg) | 100 libras (45 kg) |
6' (152 mm) | 230 libras (104 kg) | 125 libras (57 kg) |
8' (203 mm) | 300 libras (135 kg) |
1.El alcance
1.1 Esta Norma especifica los criterios para bisagras livianas, de peso estándar, de peso pesado y de detención. Se incluyen pruebas de ciclos, pruebas de desgaste lateral y vertical, pruebas de fricción, pruebas de resistencia, pruebas de acabado y requisitos de materiales y dimensiones.
1.2 Las pruebas descritas en esta norma se realizan en un laboratorio. Los resultados pueden variar debido a diferencias en la instalación, el mantenimiento y las condiciones ambientales.
1.3 Consulte NFPA 80-2010 para puertas y ventanas cortafuegos para obtener información sobre los requisitos de bisagras para puertas cortafuegos.

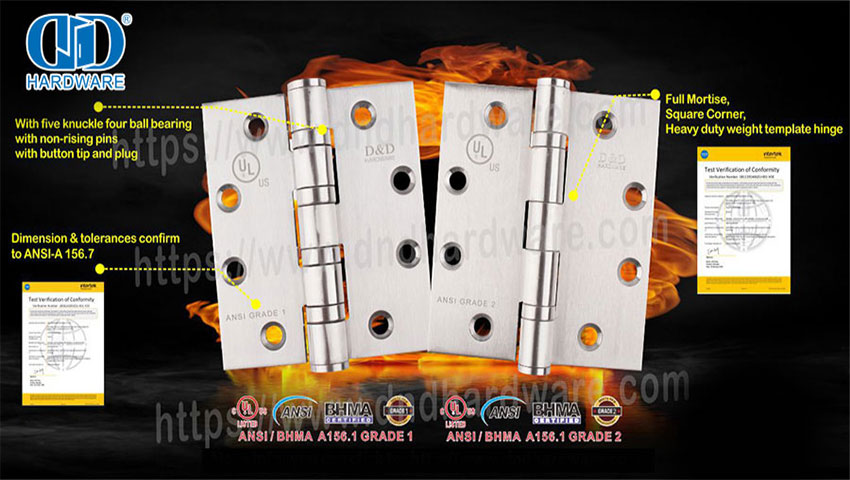

Las bisagras se fabrican de acuerdo con ANSI/BHMA A156.1
● Todas las bisagras tienen cinco muñones, cuatro cojinetes de bolas, pasadores no ascendentes y puntas de botón y tapones.
●Todas las bisagras están equipadas con una plantilla para la ubicación del orificio para tornillos que se puede usar en puertas y marcos tanto de madera como de metal hueco.
●Los pasadores utilizados en las bisagras que no están hechas de metales ferrosos están hechos de acero inoxidable.
●Hay un orificio ubicado en la punta inferior para retirar el pasador sin esfuerzo.
Las dimensiones y tolerancias cumplen con ANSI-A 156.7.
●Bisagra de plantilla, mortaja completa, esquina cuadrada, peso resistente.
●Equipado con tornillos SS.
D&D Hardware, un proveedor de herrajes para puertas profesionales, ofrece a distribuidores y fabricantes productos de hardware de primera categoría conocidos por su alta calidad y durabilidad. Nuestra gama de productos, como cerraduras de puertas, bisagras de puertas, barras de puertas antipánico, cilindros de puertas, manijas de puertas, cierrapuertas, etc., han superado con éxito las pruebas ANSI/UL y CE EN.
D&D HARDWARE mejora constantemente la tecnología de procesamiento, actualiza los equipos de procesamiento y ofrece a los clientes una mayor gama de productos con altas relaciones de rendimiento y costo.
Si desea información adicional sobre nuestros productos, por favor haga clic aquí.
